EN 6786 Nichelatura chimica ad alto tenore di fosforo con elevata velocità di deposizione Rivestimenti non magnetici da semilucidi a lucidi
-
Evidenziare
Tasso di deposizione veloce
,Non magnetici ricoperti di nichel ad alto livello di fosforo
,Rivestimenti da semi-luminosi a luminosi EN 6786
-
UtilizzoNichel chimico
-
TipoCloruro di potassio
-
Contenuto di fosforo10 - 14% (in p.t.)
-
Luogo di origineCina
-
MarcaFENGFAN
-
Numero di modelloEN 6786
-
Quantità di ordine minimoNegoziabile
-
PrezzoNegoziabile
-
Imballaggi particolariImballaggio standard per l'esportazione
-
Tempi di consegna15-25 giorni lavorativi
-
Termini di pagamentoL/C,D/A,D/P,T/T,Western Union,MoneyGram
-
Capacità di alimentazione200000pcs/giorno

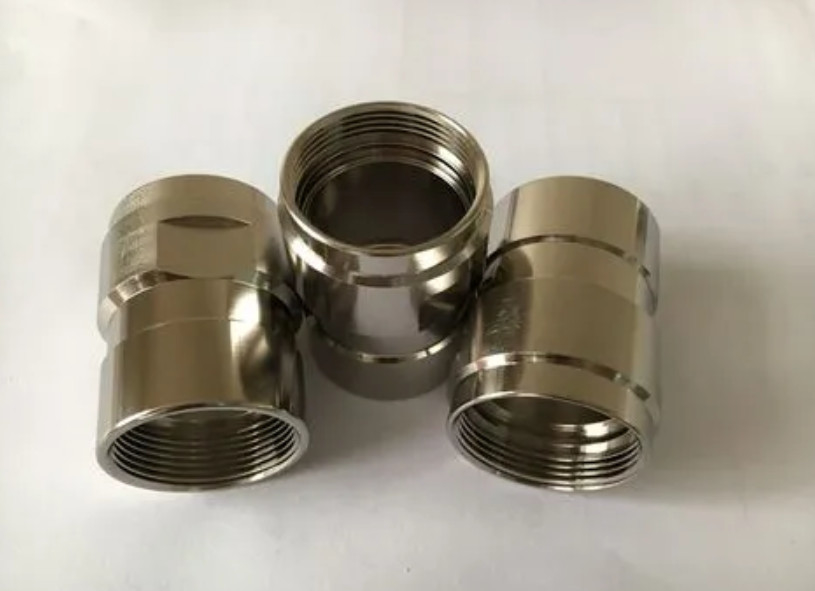

EN 6786 Nichelatura chimica ad alto tenore di fosforo con elevata velocità di deposizione Rivestimenti non magnetici da semilucidi a lucidi
EN 6786 Nichelatura chimica ad alto contenuto di fosforo
EN 6786 Nichelatura chimica ad alto contenuto di fosforoè un nuovo tipo di processo di placcatura chimica delle leghe di nichel-fosforo. Questo processo presenta un'eccellente stabilità con un elevato contenuto di fosforo compreso tra 10 e 14 (in peso%) e una velocità di deposizione massima di 10-18 micrometri all'ora. La norma EN 6786 fornisce rivestimenti da semilucidi a brillanti con eccezionale resistenza alla corrosione che soddisfa gli standard MIL.SPEC.26074D e AMS.2404B.
I. Caratteristiche del rivestimento
- Magnetismo:Non magnetico
- Contenuto di fosforo (% in peso):10 - 14
- Densità del rivestimento (g/cm³):7.1 - 7.9
- Punto di fusione (°C):860-950
- Resistività elettrica (μΩ•cm):40 - 100
- Durezza (HV):500 - 600
- Durezza dopo il trattamento termico (HV, 400°C per 1 ora):900-1000
- Prova in nebbia salina neutra (ASTM B117):Oltre 1000 ore a 35°C, 5% NaCl
- Test dell'acido nitrico (acido nitrico concentrato al 68%, temperatura ambiente):Nessun cambiamento di colore dopo 1 minuto o più
II. Caratteristiche del processo
- Tasso di deposizione veloce:10-18 µm/ora
- Alto contenuto di fosforo,rivestimento non magnetico con eccellente resistenza alla corrosione e duttilità
- Eccellente stabilitàcon una durata di oltre 8 cicli
- Bassa porosità del rivestimento,nessuna porosità fino a 15 μm, forte resistenza alla corrosione
- Ampia gamma di caricamento del bagno:0,2-2 dm²/l
III. Preparazione della soluzione di placcatura
| Composizione e condizioni operative | Parametri di processo |
|---|---|
| EN6786 A | 60ml |
| EN6786B | 180 ml |
| pH | 4,2 - 5,0, aggiustando il pH con acqua ammoniacale |
| Temperatura | 85 - 90 ℃ |
| Capacità di carico di lavoro | 0,2-2 dm²/l |
| Agitazione o agitazione | Agitazione dell'aria per la filtrazione |
prodotti correlati
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
