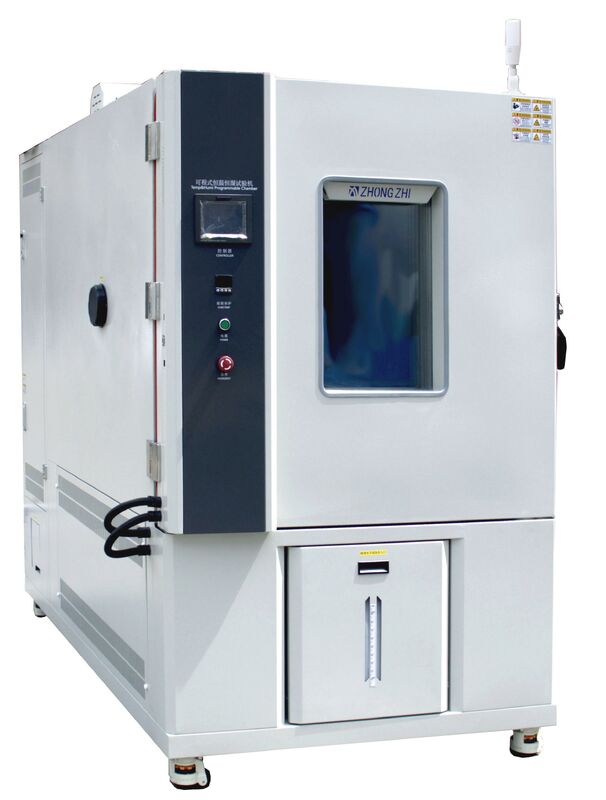

Camera di prova programmabile a temperatura e umidità costanti

I. Principali funzioni e precauzioni per l'uso dell'apparecchiatura

1.         panoramica del prodotto

Questa serie di prodotti è utilizzata principalmente per simulare gli ambienti difficili ad alta temperatura, bassa temperatura e umidità che gli strumenti elettronici, i nuovi materiali, le apparecchiature elettriche,componenti del veicolo, metalli, prodotti elettronici e materiali aerospaziali possono incontrare durante il trasporto, lo stoccaggio e l'uso; o in condizioni alternate di alta e bassa temperatura.Sono progettati per testare il materiale, la resistenza del componente o dello strumento alle alte temperature, al freddo e all'umidità, nonché al potenziale danno e alla ridotta durata di vita

2.         funzione del prodotto

Questa serie di laboratori di temperatura è adatta per la prova di affidabilità dei prodotti industriali, con le caratteristiche di precisione di controllo della temperatura e ampia gamma di controllo.L'indice di prestazione soddisfa i requisiti di GB/T5170 "Metodo di verifica dei parametri di base delle apparecchiature di prova ambientale per prodotti elettrici ed elettronici - Basse temperature, apparecchiature di prova ad alta temperatura e a temperatura costante".

3.         restrizioni dei campioni di prova

Prova e conservazione di campioni di sostanze infiammabili, esplosive e volatili

Prova e stoccaggio di campioni di materiali corrosivi

Test o stoccaggio di campioni biologici

Prova e stoccaggio di campioni con forti fonti di emissione elettromagnetica

4.         requisiti per le condizioni di carico

La massa totale del carico non deve superare i 50 kg per metro cubo di volume dello studio.

Il volume totale del carico non è superiore a 1/5 del volume dello studio

Su qualsiasi tratto perpendicolare alla direzione del vento predominante, la somma delle superfici di carico non deve essere superiore a quella del sito.

L'area della sezione trasversale dello studio è 1/3.

II. Sito di installazione dell'apparecchiatura e condizioni dell'ambiente di esercizio

1.         esigenze del sito

Requisiti relativi alle dimensioni del sito di installazione delle attrezzature

A: non inferiore a 800 mm

B: non inferiore a 500 mm

C: non inferiore a 1500 mm

Il terreno è piatto e ben ventilato.

Non ci sono forti vibrazioni intorno all' attrezzatura

Non c' e' un forte campo elettromagnetico intorno all' attrezzatura.

Non ci sono sostanze infiammabili, esplosive, corrosive e polveri intorno all'apparecchiatura

Lasciare un spazio adeguato intorno all'apparecchiatura per l'uso e la manutenzione

2.         condizione ambientale

Temperatura: 5~30°C, umidità relativa inferiore all'85% RH

Pressione dell'aria: 86 kPa~106 kPa

3.         potenza massima

Il totale di 7,1 kW installati è di 1,5 kW per la potenza di raffreddamento, 2,8 kW per la potenza di riscaldamento, 1,8 kW per la potenza di umidificazione e 0,2 kW per l'altra potenza

4.         corrente massima

≤ 22A

5.         attrezzature di umidificazione e approvvigionamento idrico

La pressione di approvvigionamento dell'acqua è di 0,2 ~ 0,4Mpa, il diametro del tubo di approvvigionamento dell'acqua è di 20 mm,e la qualità dell'acqua dell'approvvigionamento idrico deve soddisfare lo standard idrico di terzo livello specificato nelle specifiche e metodi di prova dell'acqua di laboratorio analitico GB/T 6682-2008L'apparecchiatura ha un'interfaccia di rifornimento idrico riservata di filo interno di 1/2" e l'apparecchiatura è dotata di un serbatoio idrico con un volume di circa 20L.

6.         uscita di drenaggio

vi è un drenaggio vicino all'apparecchiatura, entro 2 metri dietro l'apparecchiatura,

Nota: Guidare il condensato e l'acqua dal contatore a scorrere fuori dal serbatoio

7.         condizioni di alimentazione e fonti di alimentazione

AC380V Trifase a quattro fili + messa a terra protettiva

Intervallo di fluttuazione autorizzato della tensione: ±10%V

Intervallo di fluttuazione ammissibile di frequenza: (50±0,5) Hz

alimentazione in modalità TN-S o TT

La resistenza di messa a terra del filo di terra di protezione è inferiore a 4Ω

Gli utilizzatori devono configurare la capacità corrispondente dell'interruttore dell'aria o dell'alimentazione per l'apparecchiatura nel sito di installazione.e questo interruttore deve essere controllato in modo indipendente per l'uso dell'apparecchiatura

III. Volume e dimensioni

1. modello

CZ-A-225G

2. volume delle attrezzature

225L

3. dimensioni della camera di prova

W (larghezza) 500 mm * H (altezza) 750 mm * D (profondità) 600 mm

4. dimensioni esterne della camera di prova

W (larghezza) 700 mm * H (altezza) 1850 mm * D (profondità) 1660 mm

Nota: le dimensioni della parte al di là della cerniera della porta della macchina non sono incluse!

VI. Principali parametri di prestazione

1.         condizione di prova

La prova di prestazione a temperatura è misurata secondo le pertinenti disposizioni di GB/T 5170.2-2017 Temperature Test Equipment quando la temperatura ambiente è di +25°C e il carico è vuoto;il sensore è posizionato alla presa dell'unità di trattamento dell'aria

2.         intervallo di temperatura

-70°C️+ 150°C

3.         intervallo di umidità

20%R.H~98%R.H (come illustrato di seguito), non c'è carico di riscaldamento durante la prova di umidità

4.         fluttuazioni di temperatura

± 0,5°C

5.         uniformità di temperatura

≤ 2,0°C (senza carico)

6.         deviazione di temperatura

≥ ± 2,0°C (senza carico)

7.         fluttuazione dell'umidità relativa

± 2,5%R.H.

8.         deviazione di umidità

≥75% di RH,≤+ 2-3% di R.H.;

< 75% RH,≤ ± 5% R.H;

9.         velocità di riscaldamento

≥ 3°C/min (in condizioni di totale carenza media di carico)

10.     velocità di raffreddamento

≥ 1,2°C/min (in condizioni di totale carenza media)

11.     rumore di lavoro

≥ 75 dB (misurato a 1 m di fronte al cancello dell'apparecchiatura e a 1,2 m sul suolo)

12.     la norma

GB/T-2423.1-2008 (IEC60068-2-1) Prova A: metodo di prova a bassa temperatura.

GB/T-2423.2-2008 (IEC60068-2-2) Prova B: metodo di prova ad alta temperatura.

GB/T-2423.3-2016 (IEC60068-2-78:2012) Prova ambientale Parte 2 Metodo di prova Prova cabina di prova umidità e calore costanti.

GB/T-2423.4-2008 (IEC60068-2--30:2005) Prova ambientale per prodotti elettrici ed elettronici Parte 2: Metodo di prova Prova Db: umidità e calore alternativi (ciclo 12h+12h)

GJBl50.3-2009 (MIL-STD-810D) metodo di prova ad alta temperatura.

GJBl50.4-2009 (MIL-STD-810D) metodo di prova a bassa temperatura.

13.     metodo di prova

GB/T-10586-2008 Condizioni tecniche della camera di prova a bassa temperatura

GB/T 5170.1-2016 Metodo di ispezione per le apparecchiature di prova ambientale dei prodotti elettrici ed elettronici - Parte 1: norme generali

GB/T 5170.2-2017 Metodo di ispezione dell'attrezzatura di prova ambientale Parte 2: Attrezzatura di prova di temperatura

GB/T 5170.5-2016 Apparecchiature di prova ambientali per prodotti elettrici ed elettronici - Metodo di ispezione - Parte 5: Apparecchiature di prova a calore umido

GB/T5170.18-2005 Metodo di verifica dei parametri di base delle apparecchiature di prova ambientale per apparecchiature di prova del ciclo combinato temperatura/umidità dei prodotti elettrici ed elettronici

V. Caratteristiche della struttura della camera

1.         struttura della camera di prova

La camera di prova adotta la struttura integrata, con la camera di prova di fronte e la camera di controllo posteriore;

La parte inferiore dell'attrezzatura è dotata di ruote Foma per facilitare il trasferimento, posizionamento dell'attrezzatura

La camera esterna dell'apparecchiatura è realizzata in vernice da forno a piastra di acciaio laminata a freddo, con uno spessore di 1,2 mm e un numero di colore grigio chiaro RAL7035.La camera interna è realizzata in acciaio inossidabile SUS304# con uno spessore di.2 mm;

L'attrezzatura adotta struttura del telaio nel suo complesso, e il fondo della camera è saldato con acciaio canale per aumentare la resistenza della camera

Materiale isolante: schiuma dura di poliuretano duro + fibra di vetro spessa 100 mm

La parte posteriore dell'apparecchiatura è dotata di un interruttore di protezione totale della potenza, di un cavo di alimentazione e di un tubo di drenaggio

Il sigillo della porta della camera adotta la striscia di sigillamento in silicone, che è appositamente personalizzata e ha resistenza alle alte temperature, non tossicità e ultra-flessibilità

Il fondo della camera interna è dotato di un foro di drenaggio che può scaricare rapidamente il condensato

Un foro di sollievo automatico della pressione è posizionato nella parte superiore della camera

2.                scarico dell'acqua

Il fondo della camera interna è dotato di un foro di drenaggio e il sistema di drenaggio è posizionato sul lato posteriore dell'apparecchiatura.Il tubo di drenaggio viene introdotto nel sistema di rete dei tubi di drenaggio dell'utente (l'utente fornisce l'interfaccia di rete dei tubi di drenaggio in loco)

3.         buco di sollievo della pressione

Quando si apre la porta della camera di accensione o quando l'aria all'interno della camera si espande, si accende un'altra finestra.la pressione può essere scaricata rapidamente e automaticamente;

4.         porta della camera

Porta a cerniera singola, dimensione efficiente W500mm*H750mm

Il materiale della porta è lo stesso del materiale del corpo

Serratura di porta importata, aperta dall'esterno

Il materiale isolante con uno spessore di 100 mm è schiuma di poliuretano rigido

sotto la porta è progettato un vassoio di raccolta dell'acqua per evitare che l'acqua di condensazione cada sul terreno esterno;

5.         materiale della camera interna

SUS304# piastra in acciaio inossidabile, apparecchiature di taglio laser di precisione sono utilizzate per il taglio e la piegatura del letto pieghevole CNC, e quindi viene utilizzata la saldatura ad arco di argon per la saldatura completa, la lucidatura e la lucidatura;la piastra di acciaio è 1.2 mm di spessore; telaio campione pallet supporto quadro di indicizzazione è impostato su entrambi i lati della camera interna, che può regolare la distanza tra i rack campione

6.         materiale della camera esterna

L'utilizzo di piastre d'acciaio laminate a freddo, apparecchiature di taglio laser di precisione sono utilizzati per il taglio e piegatura CNC per la modellazione, seguita da saldatura e lucidatura con saldatura ad arco di argon;dopo che la superficie della piastra di acciaio è stata completamente lavata con acido per rimuovere la ruggineRispetto alla pittura esteriore convenzionale, questo metodo si traduce in un aspetto più esteticamente gradevole e una maggiore resistenza alla corrosione.Lo spessore della piastra di acciaio è 1.2 mm (colore: RAL7035 bianco).

7.         striscia di tenuta

La striscia di tenuta della porta è divisa in due strati, lo strato interno è una striscia di gomma di silicio in grado di isolare completamente la camera interna dall'esterno in condizioni di alta e bassa temperatura;la striscia di gomma di silicone può funzionare a lungo senza indurimento e invecchiamento nell'intervallo da meno 80°C a più 200°C;

8.         di acciaio inox

Sul lato sinistro della porta della camera, sono installate una serie di cerniere di alta resistenza, una singola che può sopportare 3 tonnellate di forza orizzontale e continuare a piegarsi nella direzione opposta.I due pezzi della cerniera completamente deformare e fondersi in uno senza rompere;

9.         maniglia della porta

La serratura della porta è una serratura a rulli:

La porta della camera è utilizzata sia all'interno che all'esterno, utilizzando il principio della leva, con forte urgenza, risparmio di forza, e può essere aperta e chiusa con una mano.

10.     struttura dell'uscita dell'aria

Si adotta la modalità di circolazione interna forzata con forte circolazione del vento, in cui l'aria esce in alto e ritorna in basso.La piastra guida della presa di uscita può distribuire l'aria fredda e calda a tutto l'interno del corpo di stoccaggio, uniforme e stabile

11.     ruota a vento in alluminio

La ruota a vento di alluminio circolante centrifughe multiala ha le caratteristiche di peso leggero, grande volume d'aria, alta pressione del vento ed è resistente alle alte e basse temperature,basso coefficiente di espansione e basso rumore di esercizio.

12.     finestra di osservazione

La porta della scatola è dotata di una finestra di osservazione di vetro grande e cavo a più strati, dotata di un dispositivo di riscaldamento elettrico (regolabile automaticamente) anti-congelamento e anti-condensazione.La finestra è dotata di una serie di lampade di illuminazione della finestra, che consente di osservare chiaramente lo stato dei campioni all'interno della scatola attraverso la finestra di osservazione in qualsiasi momento.

13.     connessione dello strumento

Un foro è aperto sul lato sinistro della camera, con un diametro di 100 mm, e un coperchio del foro e plug silica gel sono forniti

14.     testare il rack di materiale

L'acciaio inossidabile SUS304# viene perforato e piegato in una maglia, che è facile da usare.

15.     principio di circolazione dell'aria

ventilatore ad alta potenza azionato da un motore esterno con albero in acciaio inossidabile, il motore del ventilatore è esterno;

L'aria viene spinta dal motore e scorre attraverso l'evaporatore di riscaldamento e di refrigerazione.

Dopo essere stato completamente riscaldato/ raffreddato al valore di temperatura richiesto, l'aria circola all'interno della camera e scambiare calore con il campione attraverso la convezione

L'aria è costretta a circolare utilizzando un motore a lunghissimo albero a bassa tensione asincrono resistente alle alte temperature

Ventilatore di circolazione centrifugo multi-ala è utilizzato, e lame di lega di alluminio agitare l'aria

16.     principio del sistema di controllo della temperatura

Riscaldatore elettrico in filo di lega di nichel-cromo di alta qualità, controllo SSR, dotato di interruttore di temperatura indipendente per la protezione da sovratemperature

Quando il riscaldatore è alimentato, la temperatura superficiale aumenterà.

L'aria di convezione viene riscaldata dal filo di riscaldamento, e il calore viene esteso all'aria e al campione nella camera, in modo da riscaldarsi e riscaldarsi.

La potenza di riscaldamento è controllata con precisione dall'algoritmo PID e la potenza di uscita è regolata da un relè a stato solido.

Il sistema di refrigerazione fornisce al scambiatore di calore un refrigerante a bassa temperatura sufficiente, in modo che la temperatura dello scambiatore di calore sia inferiore alla temperatura dell'aria.Il calore nell'aria viene assorbito e portato fuori dalla camera dallo scambiatore di calore, in modo che la temperatura dell'aria scenda e si ottiene l'effetto di raffreddamento.

La potenza di raffreddamento è controllata con precisione dall'algoritmo PID e il flusso di refrigerante e la capacità di raffreddamento sono regolati da una valvola solenoide.

VI.Rraffreddamentosistema

1.        compressore frigorifero

Compressore a bassa temperatura importato dall'Europa

2.        metodo di raffreddamento

Condensatore a pinne raffreddato ad aria, dissipazione del calore del ventilatore di raffreddamento

3.        evaporimetro

scambiatori di calore per tubi a pinne

4.        sistema di stretta

Valvola di espansione termica, tubo capillare

5.        modalità di controllo del frigorifero

Il regolatore logico programmabile del sistema di controllo regola automaticamente la condizione di funzionamento della macchina frigorifera in base alle condizioni di prova.

Circuito di raffreddamento del gas di ritorno del compressore

6.        accessori di refrigerazione importati

7.        condensatore di evaporazione

Lo scambiatore di calore a piastra con brasatura al rame ad alta temperatura ha una piccola superficie, una piccola perdita di energia e un'elevata efficienza di trasferimento del calore

8.        criogeno

Utilizzare R404a/R23, un refrigerante rispettoso dell'ambiente con indice di riduzione dell'ozono pari a 0

9.        processo di saldatura a riempimento di azoto

Si raccomanda di utilizzare tubi di rame privi di ossigeno di alta qualità per i tubi di accoppiamento a bassa temperatura e la qualità della saldatura del tubo,deve essere garantito un processo di riempimento di azoto e di prevenzione delle perdite ad alta pressione di 48 ore.

10.    controllo di risparmio energetico

L'applicazione della tecnologia di bilanciamento a freddo nei sistemi di refrigerazione consente di risparmiare circa il 30% di energia elettrica, riducendo efficacemente i costi operativi.l'equilibrio termico è ottenuto regolando la quantità di energia di riscaldamento per mantenere una temperatura costanteCiò significa che con una capacità di raffreddamento fissa del compressore, il riscaldamento aumenterà nel tempo, con conseguente spreco di energia e spese inutili per gli utenti.la tecnologia di bilanciamento a freddo mantiene una temperatura costante regolando la capacità di raffreddamento del compressoreQuando la temperatura si avvicina al punto di impostazione, la capacità di raffreddamento diminuisce gradualmente attraverso la regolazione PID per raggiungere una temperatura stabile (in teoria, è possibile raggiungere una potenza di riscaldamento zero,ma nella produzione effettiva, c'è sempre una piccola quantità di potenza di riscaldamento), raggiungendo così l'obiettivo di conservazione dell'energia

11.    caratteristiche del sistema di refrigerazione

- A.L'intera condotta del sistema viene testata per le perdite pressurizzando 22 kg.

- B.I sistemi di riscaldamento e raffreddamento sono completamente indipendenti.

- C.Equipaggiato con le caratteristiche tecniche professionali dell'azienda, impedisce che l'alta temperatura e il flusso d'aria ad alta pressione danneggiino il sistema di refrigerazione.

- D.Tutte le procedure di funzionamento del sistema di congelamento sono completamente controllate dal controller del microcomputer.

E.Il fondo del compressore è dotato di un vassoio per l'acqua, che può raccogliere l'acqua di condensazione prodotta dalla gelatina.

F.Il compressore ha un proprio sensore di temperatura PTC, che può realizzare una protezione da sovratemperatura quando il compressore è surriscaldato.

G.Il compressore dispone di un proprio protettore della pressione dell'olio per realizzare la protezione della pressione dell'olio del compressore.

H.I dispositivi di protezione ad alta e bassa pressione monitorano la pressione del refrigerante durante il funzionamento dell'apparecchiatura.Quando la pressione del refrigerante è superiore alla pressione limite del sistema o inferiore alla pressione minima impostata dal sistema, si emetterà immediatamente un allarme e l'alimentazione sarà interrotta fino a quando il guasto non sarà rimosso.

Io.Il sistema di refrigerazione utilizza parti di marca importate, di qualità affidabile, per garantire la stabilità del sistema.

VII. Sistema di controllo elettrico

1.controller

schermo touch LCD a LED TFT a 7 pollici a colori veri (alta definizione, risoluzione 1024*600), controllo intelligente PID multi-gruppo; visualizzazione diretta del valore di misurazione corrente (PV); visualizzazione della temperatura;Display di temperatura di monitoraggio multicanale espandibile; può visualizzare il numero di programma, segmento, tempo di esecuzione e numero di cicli; visualizzazione del grafico di curva; visualizzazione dello stato di uscita del relè e del PID

2.modalità di esecuzione

L'intero processo di controllo automatico PID intelligente

3.modello di controllo

Il controllo combinato di umidità e temperatura/controllo di temperatura singolo viene regolato automaticamente in base al valore impostato di umidità

4.lingua

Ha un display di commutazione tra cinese, inglese e russo

5.modalità impostata

Interfaccia operativa di dialogo uomo-macchina, input touch

6.Input di temperatura e umidità

Resistenza in platino di precisione PT100 A

7.risoluzione di visualizzazione

Temperatura: 0,01°C; umidità: 0,1%RH; tempo: 1min;

8.capacità di programmazione e funzione di controllo

Numero massimo di programmi utilizzabili: 100 serie, un programma può essere composto da 1 a 100 segmenti; il comando può essere ripetuto fino a 999 volte,l'impostazione della pendenza del programma può essere impostata dall'asse temporale, ogni segmento tra i programmi può essere impostato su un massimo di 99 ore e 99 minuti, un minimo di un minuto, e può essere impostato per l'uso congiunto

È dotato di funzioni di modifica, cancellazione e inserimento.supporta il salto dei segmenti e le funzioni di trattenimento. Lo schermo può essere regolato per la retroilluminazione, con impostazioni di durata della retroilluminazione regolabili. La funzione di protezione dello schermo consente impostazioni di spegnimento cronometrato o manuale.Copia, funzioni di connessione, e le funzioni di modifica del programma come impostare i titoli di esperimento sono disponibili.e funzioni di avvio e di arresto programmatiSono inoltre fornite le funzioni di regolazione della data e dell'ora, le funzioni di blocco chiave e schermo (LOCK) e le funzioni di visualizzazione delle immagini in standby

9.modalità di controllo di uscita

PID+SSR controllo automatico dell'uscita; regolazione automatica PID dell'uscita di riscaldamento; refrigerazione dotata di controllo elettronico della valvola di espansione a freddo e multicanale,che può impostare la valvola corrispondente per regolare la condizione di funzionamento del compressore in base alla temperatura e alla pressione di aspirazione e di scarico del compressoreIl controllo elettronico della valvola di espansione può passare da un controllo di pressione di evaporazione a un controllo di temperatura convenzionale.

10.funzione di comunicazione

Può connettersi al computer per visualizzare la curva e acquisire dati;

Può essere utilizzato come sistema di monitoraggio e controllo remoto;

"Fabbricazione in cui il prodotto non è in grado di essere utilizzato per la fabbricazione di apparecchiature o di apparecchiature per la fabbricazione di apparecchiature o di apparecchiature per la fabbricazione di apparecchiature o di apparecchiature per la fabbricazione di apparecchiature o di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi".

RS-485/RS-232

Porta Ethernet RJ45

Un jogging con USB.

11.Memoria su disco in U

Può essere collegato a 1G-32G USB per scaricare curve storiche, dati storici, parametri del sistema di controllo e funzione hot-swappable

12.metodo di registrazione dei dati

La RAM con protezione della batteria può salvare il valore impostato del dispositivo, il valore di campionamento e il tempo di campionamento per 8-10 anni; il periodo di registrazione della curva può essere impostato da 30 a 180 secondi,e il tempo di memoria massimo può memorizzare curve storiche continue per 90 giorniI dati storici (quando il tempo di campionamento è di 1 minuto) possono essere conservati per più di 10 anni senza uso continuo.

13.Funzione di spegnimento della memoria

La modalità di recupero del guasto di corrente può essere impostata come: avvio a caldo/avvio a freddo/arresto.

14.funzione di avvio della prenotazione

L'orario di avvio può essere impostato a volontà.

15.sistemi compatibili con il software

Sistema operativo Windows

16.funzioni software aperte

Supporta il codice di invio di livello superiore di terze parti per controllare le funzioni di avvio, arresto e registrazione dei dati del dispositivo

Nota: il controller fornisce codici funzionali e l'utente può modificare il programma software del computer superiore per realizzare un monitoraggio e un controllo unificati

17.connessioni di rete

Il controllo remoto e l'assistenza remota possono essere eseguiti tramite la rete e i dati di prova possono essere raccolti tramite la rete.Possono essere controllate contemporaneamente più macchine.

18.visualizzazione della situazione

Nella parte superiore dell'apparecchiatura è installato un allarme acustico-luminoso cilindrico a tre colori (con lampadine a LED); in attesa di avvio o di completamento dell'operazione, la luce gialla è sempre accesa;quando funzionano normalmente, la luce verde è sempre accesa; in caso di arresto di emergenza o allarme di guasto dell'apparecchiatura, la luce rossa è sempre accesa e il campanello è intermittente;

19.ventilatore circolante

resistente alle alte temperature, motore ad albero lungo, il motore è installato nello spazio esterno, l'albero si estende all'interno, la ruota del ventilatore di agitazione è installata all'estremità posteriore dell'albero;misure speciali di isolamento termico e sistema di dissipazione del calore migliorano la sicurezza del motore.

20.modalità di controllo del riscaldamento

Il regolatore di temperatura invia comandi basati sulla temperatura impostata e sui segnali del sensore di temperatura all'interno della camera di prova.controllo del modulo SSRIl sistema funziona in modo affidabile, senza contatti o scintille, lunga durata, basso rumore e nessuna interferenza elettromagnetica.dimensioni compatte, resistenza alle vibrazioni, resistenza agli urti, resistenza alle esplosioni, resistenza all'umidità e resistenza alla corrosione.

VIII. Sistema di protezione della sicurezza

1.         protezione da sovratemperature

La camera di prova è dotata di un dispositivo elettronico di protezione da sovratemperatura regolabile indipendente e di una protezione automatica dell'equilibrio di pressione.

2.         sistema di refrigerazione

Soprascaldo del compressore, protezione contro l'alta pressione, protezione contro la sovraccarica del motore.

3.         ventilatore circolante

protezione da sovraccarico

4.         calorificatore

Protezione da eccessive temperature: protezione da cortocircuito

5.         sistema di umidificazione

Protezione contro la scarsità di acqua da combustione a secco, protezione contro le temperature estreme, protezione contro i cortocircuiti

6.         fornitura generale

Protezione contro le perdite, sovraccarico e cortocircuito, perdita di fase, fase inversa, sottovoltaggio, protezione da sovratensione

7.         circuito di controllo

Protezione da sovraccarico e cortocircuito

8.         sistema di raffreddamento del compressore

Protezione contro il sovraccarico del ventilatore di raffreddamento

IX. Norme di accettazione e verifica da parte di terzi

1Criteri di accettazione: gli indicatori tecnici devono essere conformi ai metodi specificati nell'"accordo tecnico" firmato da entrambe le parti.

2Metodo di accettazione: l'accettazione formale si effettua presso il compratore.

3Prima della consegna, l'acquirente deve invitare un terzo (calibrato dal Centro nazionale di prova della qualità delle attrezzature di prova ambientale e rilasciato con un rapporto di ispezione valido) a partecipare

La commissione di accettazione è a carico dell'acquirente. Se la prima accettazione non è qualificata, il costo della seconda accettazione dopo il miglioramento da parte del fornitore è a carico del fornitore.

Fondi a carico dell'interessato.

4Il cliente affida al Centro nazionale di verifica della qualità delle attrezzature di prova ambientale la verifica delle attrezzature

X.elenco dei materiali principali

XI. Dispositivi e dati di supporto della fabbrica di attrezzature

1.         Elenco di imballaggio dell'impianto                                    1 copia

2.         Disegno schematico dell'apparecchiatura e dell'impianto elettrico                         1 copia

3.         Manuale di istruzioni dell'apparecchiatura                                    1 copia

4.         Certificato di attrezzatura                                           1 copia

5.         Carta di garanzia dell'attrezzatura                                        1 copia

6.         Rapporto di prova in fabbrica di apparecchiature                                     1 copia

7.         Gazza bagnata                                                    5 pezzi

8.         Software di monitoraggio del controller CD-ROM                           1 pezzo

9.         Scaffale per campioni di prova                                           2 pezzi

10.     Barra di supporto della scaffalatura per campioni di prova                                 4 strisce

XII Assicurazione della qualità e impegno di servizio

1.         Obiettivo: in linea con il concetto di beneficio reciproco e di servizio vantaggioso per tutti, soddisfare pienamente le esigenze dei clienti e raggiungere lo scopo della soddisfazione dei clienti.

2.         Prevendita: consulenza tecnica professionale, proposta di piano di prova del prodotto, installazione della camera di prova e piano di costruzione;

3.         In vendita: comunicazione con il cliente, rapporto di avanzamento, orientamento, installazione, debug, funzionamento di prova, ecc., cooperare con la misurazione del cliente;

4.         Formazione(c'è bisogno di negoziare con il venditore per la Cina domestica e i paesi stranieri): secondo i requisiti contrattuali, la formazione in loco può essere effettuata quando l'apparecchiatura viene installata e depurata per l'utente e messa in servizio;gli utenti possono essere organizzati per venire in azienda per la formazione tecnica in loco quando l'attrezzatura viene eseguita il debugging in fabbrica, in modo che i clienti possano comprendere le prestazioni dell'apparecchiatura, addestrare il metodo di utilizzo corretto, ridurre i guasti causati da un uso improprio dell'apparecchiatura e risparmiare i costi di manutenzione per i clienti;

5.         Servizio post-vendita: Formazione tecnica: funzionamento e utilizzo, manutenzione e manutenzione giornaliere, rilevamento e risoluzione di errori comuni; Seguiti regolari: ispezione delle attrezzature, eliminazione di errori,trasmissione delle ultime informazioni di settoreServizi di manutenzione dedicati al reparto servizio post-vendita per garantire una risoluzione tempestiva ed efficace dei difetti;fornire servizi di riparazione rapida;

6.         Impegno di servizio(c'è bisogno di negoziare con il venditore per la Cina domestica e i paesi stranieri):

Metodo: linea telefonica di assistenza clienti 24 ore su 24 e posta elettronica dedicata al servizio; Requisiti: fornire una risposta chiara entro 4 ore.richiedono 24 ore di arrivo all'interno della provincia e 24 ore fuori della provincia■ da Dongguan o dagli uffici locali della società, personale dedicato sarà responsabile delle vendite e del servizio post-vendita dei prodotti della società nella regione; in base a circostanze specifiche,Il tempo di riparazione può essere negoziato in base alle esigenze del clienteDalla data di accettazione, durante il periodo di garanzia di un anno, la nostra azienda fornirà riparazioni gratuite (esclusi danni causati da catastrofi naturali, anomalie di alimentazione, uso improprio,o manutenzione)Se l'apparecchiatura non funziona correttamente a causa di problemi di qualità di fabbricazione della camera di prova in condizioni in cui il cliente rispetta le regole di stoccaggio, utilizzo e installazione,il fornitore invierà personale di manutenzione per le riparazioni gratuite su notificaDopo il periodo di garanzia, qualora si verifichino problemi con l'apparecchiatura,il fornitore si impegna a risolverli tempestivamente e può addebitare le spese di riparazione e materiali, a seconda dei casi;.

XIII. Imballaggio e trasporto:

1. imballaggio: camere di imballaggio per il trasporto che soddisfano i requisiti di QB/BWD008-2001

2- Modalità di trasporto: camion

XIV Diagramma della struttura della camera
