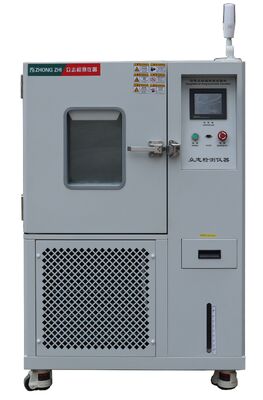

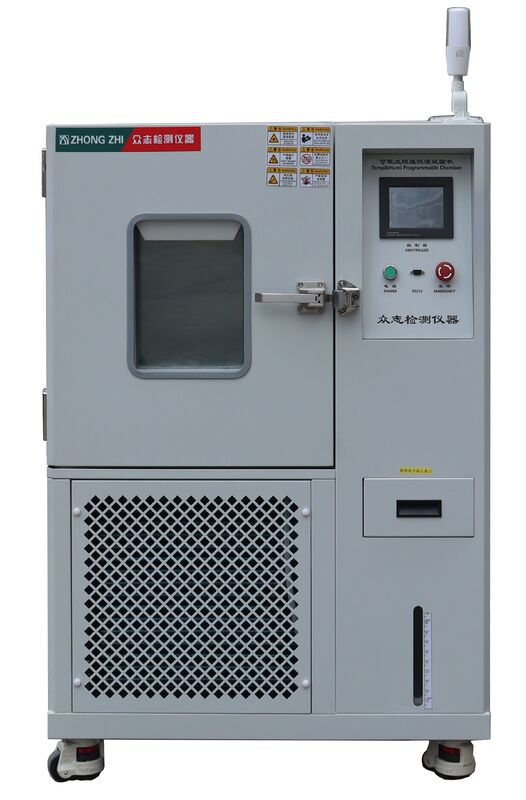

Camera di prova programmabile di umidità e di temperatura

I. Principali funzioni e precauzioni dell'apparecchiatura

1.Profil del prodotto

Questa serie di prodotti è progettata principalmente per simulare ambienti difficili durante il trasporto, lo stoccaggio e il funzionamento di strumenti elettronici analogici, materiali avanzati,componenti elettrici, parti automobilistiche, metalli, elettronica e materiali aerospaziali. Valuta la resistenza termica, la tolleranza al freddo e la resistenza all'umidità di materiali, componenti,o attrezzature in condizioni estreme, compresa l'esposizione prolungata a temperature elevate/basse e a cicli termici alternativi, valutando i potenziali danni o la riduzione della durata causata da tali stress ambientali

2.funzione del prodotto

Questa serie di laboratori di temperatura è adatta per il test di affidabilità dei prodotti industriali, con le caratteristiche di precisione di controllo della temperatura e ampia gamma di controllo.L'indice di prestazione soddisfa i requisiti di GB/T5170 "Metodo di verifica dei parametri di base delle apparecchiature di prova ambientale per prodotti elettrici ed elettronici a bassa temperatura", apparecchiature di prova ad alta temperatura e a temperatura costante".

3.campione di prova

restrizioni

Prova e conservazione di campioni di sostanze infiammabili, esplosive e volatili

Prova e stoccaggio di campioni di materiali corrosivi

Esame o conservazione di campioni biologici

Prova e conservazione di campioni con fonte di emissione elettromagnetica forte

4.condizione di carico

requisiti

La massa totale del carico non deve superare i 50 kg per metro cubo di volume dello studio.

Il volume totale del carico non è superiore a 1/5 del volume dello studio

In qualsiasi sezione perpendicolare alla direzione dominante del vento, la somma delle superfici di carico non deve essere superiore al lavoro in tale posizione.

L'area di sezione trasversale della camera è di 1/3.

II. Sito di installazione dell'apparecchiatura e condizioni dell'ambiente di esercizio

1.Requisiti relativi alla sede

Requisiti relativi alle dimensioni del sito di installazione delle attrezzature

A: non inferiore a 800 mm

B: non inferiore a 500 mm

C: non inferiore a 1200 mm

Il terreno è piatto e ben ventilato;

non vi è una forte vibrazione intorno all'apparecchiatura;

Non vi è un forte campo elettromagnetico attorno all'apparecchiatura;

Non ci sono sostanze infiammabili, esplosive, corrosive e polveri attorno all'apparecchiatura;

Disponibilità di uno spazio adeguato attorno all'apparecchiatura per l'uso e la manutenzione;

2.condizione ambientale

Temperatura: 5~30°C, umidità relativa ≤85%RH

Pressione: 86 kPa~106 kPa

3.potenza massima

La potenza totale installata è di 4,9 kW, di cui 1,2 kW di potenza di refrigerazione, 1,4 kW di potenza di riscaldamento, 1,8 kW di potenza di umidificazione e 0,2 kW di potenza di altri tipi

4.corrente massima

≤ 16A

5.attrezzature di umidificazione e approvvigionamento idrico

Pressione di approvvigionamento idrico 0,2 - 0,4 MPa, diametro del tubo di approvvigionamento idrico 20 mm,la qualità dell'acqua deve soddisfare lo standard dell'acqua di livello 3 di cui alla norma GB/T 6682-2008 sulle specifiche e sui metodi di prova per l'acqua di laboratorio analitico, attrezzature riservate interfaccia di approvvigionamento idrico 1/2" filo interno, attrezzature dotate di un volume di serbatoio di circa 20L

6.interfaccia di drenaggio

C'è un drenaggio vicino all'attrezzatura, entro 2 metri dietro l'attrezzatura,

Nota: Guidare il condensato e l'acqua nel tubo di rimozione del contatore dell'acqua a scorrere fuori dal serbatoio

7.condizioni di alimentazione e fonti di alimentazione

AC220V monofase a due fili + messa a terra protettiva

Intervallo di fluttuazione della tensione: ±10%V

Frequenza: gamma di fluttuazioni (50±0,5) HZ

alimentazione in modalità TN-S o TT

La resistenza di messa a terra del filo di terra protettivo è inferiore a 4Ω

Gli utilizzatori devono installare sul sito di installazione interruttori di aria o di alimentazione con capacità adeguata per l'apparecchiatura e l'interruttore deve essere controllato indipendentemente dall'apparecchiatura.

III. Volume e dimensioni

1. modello

CZ-A-150G

2. volume delle attrezzature

150L

3. dimensioni interne della camera di prova

W (larghezza) 500 mm*H (altezza) 600 mm*D (profondità) 500 mm

4. dimensioni esterne della camera di prova

W (larghezza) 1020 mm*H (altezza) 1500 mm*D (profondità) 1220 mm

Nota: la cerniera della porta della macchina non è di grandi dimensioni!

IV. Principali parametri di prestazione

1.         condizione di prova

La prova di prestazione a temperatura è misurata secondo le pertinenti disposizioni della norma GB/T 5170.2-2017 per le apparecchiature di prova a temperatura quando si misura a temperatura ambiente +25°C senza carico;il sensore è posizionato alla presa d'aria dell'unità di trattamento dell'aria

2.         intervallo di temperatura

-70°C️+ 150°C

3.      intervallo di umidità

20%R.H~98%R.H (come illustrato di seguito), senza carico di riscaldamento durante la prova di umidità

4.         fluttuazioni di temperatura

± 0,5°C

5.         uniformità di temperatura

≤ 2,0°C (senza carico)

6.         deviazione di temperatura

≤ ± 2,0°C (senza carico)

7.         fluttuazione dell'umidità relativa

± 2,5%R.H.

8.         deviazione di umidità

quando la RH è superiore o uguale a 75%, è inferiore o uguale a +2-3%R.H;

< 75% di RH quando ≤ ± 5% di R.H;

9.         velocità di riscaldamento

≥ 3°C/min (in condizioni medie di assenza di carico durante tutto il processo)

10.     velocità di raffreddamento

1.2 ≥°C/min (in condizioni di carico medio pieno)

11.     rumore di lavoro

Non inferiore a 75 decibel (dB) (misurato a una distanza di 1 m dalla porta dell'apparecchiatura e a 1,2 metri dal suolo dal dispositivo di rilevamento del rumore)

12.     la prova soddisfa la norma

GB/T-2423.1-2008 (IEC60068-2-1) Prova A: metodo di prova a bassa temperatura.

GB/T-2423.2-2008 (IEC60068-2-2) Prova B: Metodo di prova ad alta temperatura.

GB/T-2423.3-2016 (IEC60068-2-78:2012) Prova ambientale Parte 2 Metodo di prova Prova di umidità e calore costanti della cabina di prova.

GB/T 2423.4-2008/IEC60068-2-30:2005 Prova ambientale per prodotti elettrici ed elettronici Parte 2: Metodi di prova

GJBl50.3-2009 MIL-STD-810D metodo di prova ad alta temperatura.

GJBl50.4-2009 (MIL-STD-810D) Metodo di prova a bassa temperatura.

13.     le apparecchiature soddisfano il metodo di ispezione;

GB-T-10586-2008 Condizioni tecniche per la camera di prova a bassa temperatura

GB/T 5170.1-2016 Metodo di ispezione per le apparecchiature di prova ambientale dei prodotti elettrici ed elettronici Parte 1: Generale

GB/T 5170.2-2017 Metodo di ispezione per le apparecchiature di prova ambientale Parte 2: apparecchiature di prova di temperatura

GB/T 5170.5-2016 Metodo di ispezione per le apparecchiature di prova ambientale dei prodotti elettrici ed elettronici Parte 5: apparecchiature di prova per il calore umido

GB/T5170.18-2005 Metodo di verifica dei parametri di base delle apparecchiature di prova ambientale per prodotti elettrici ed elettronici

V. Caratteristiche strutturali della scatola

1.         struttura della scatola di prova

La camera di prova adotta la struttura integrata, con il corpo della camera di prova in alto a sinistra, la sala meccanica di refrigerazione in basso a sinistra e la casella di controllo a destra;

L'apparecchiatura è dotata di ruote Foma in basso per un facile spostamento e posizionamento

La scatola di attrezzature è realizzata in vernice da forno di piastra di acciaio laminata a freddo, lo spessore della piastra è di 1,2 mm, il colore della vernice da forno è grigio chiaro, numero di colore RAL7035,la scatola interna è realizzata in acciaio inossidabile SUS304#, lo spessore della piastra è di 1,2 mm;

L'attrezzatura adotta una struttura a telaio, e il fondo della scatola è saldato con acciaio canale per aumentare la resistenza della scatola

Materiale isolante: schiuma dura di poliuretano duro + fibra di vetro spessa 100 mm

L'interruttore di protezione generale dell'alimentazione, il cavo di alimentazione e il tubo di drenaggio sono posizionati dietro l'apparecchiatura

La porta della scatola è sigillata con una striscia di gomma di silicone, che è stata appositamente personalizzata per essere resistente al calore, non tossica e super flessibile

Il fondo della scatola interna è fissato con un foro di scarico, che può scaricare rapidamente il condensato

Un foro di sollievo della pressione automatica è fissato sulla parte superiore della scatola

2.         scarico dell'acqua

Il fondo della scatola interna è dotato di un foro di drenaggio e il sistema di drenaggio è posizionato sul lato posteriore dell'apparecchiatura.Il tubo di drenaggio viene introdotto nel sistema di rete dei tubi di drenaggio dell'utente (l'utente fornisce l'interfaccia di rete dei tubi di drenaggio in loco)

3.         buco di sollievo della pressione

Quando la porta dell'interruttore o l'aria all'interno della scatola si espande, la pressione può essere scaricata rapidamente e automaticamente;

4.         porta della camera

Porta a cerniera singola, dimensione efficiente W500mm*H600mm

Il materiale della porta è lo stesso del materiale del corpo

Serratura di porta importata, tipo di apertura esterna

Il materiale isolante con spessore della porta di 100 mm è schiuma di poliuretano rigido

Un vassoio per l'acqua è progettato sotto la porta per evitare che la condensa sulla parete interna della porta cada sul terreno esterno;

5.         materiale del contenitore

La piastra in acciaio inossidabile SUS304# viene utilizzata, per il taglio e il stampaggio del letto pieghevole CNC viene utilizzata un'attrezzatura di taglio laser di precisione, quindi per la saldatura completa viene utilizzata la saldatura ad arco di argon,macinazione e lucidatura. Lo spessore della piastra di acciaio è di 1,2 mm; la scatola interna è impostata su entrambi i lati del tavolo di supporto del rack campione per supportare il telaio di indicizzazione, che può regolare la distanza tra i rack campione

6.         materiale della scatola esterna

Il prodotto è prodotto utilizzando piastre d'acciaio laminate a freddo, apparecchiature di taglio laser di precisione e macchine di piegatura CNC per la formazione.la superficie dell'acciaio subisce un lavaggio acido completo per rimuovere la ruggineRispetto ai metodi di rivestimento a spruzzo convenzionali, questo processo offre un aspetto più estetico, migliorando significativamente la resistenza alla corrosione e le capacità di prevenzione della ruggine.La piastra di acciaio misura 1.2 mm di spessore (Colore: RAL7035 Bianco).

7.         striscia di tenuta

La striscia di tenuta della porta è divisa in due strati, lo strato interno è una striscia di gomma di silicone resistente ad alte e basse temperature,che può isolare completamente la scatola interna dal mondo esterno in condizioni di alta e bassa temperatura■ la striscia di gomma di silicone può funzionare a lungo nell'intervallo da 80°C a 200°C senza indurimento e invecchiamento;

8.         di acciaio inox

Il lato sinistro della porta della scatola è dotato di una serie di cerniere di alta resistenza, una singola cerniera può sopportare 3 tonnellate di forza orizzontale senza rompersi, e quando piegata all'indietro,i due pezzi della cerniera sono completamente deformati e combinati in uno senza rompersi;

9.         maniglia della porta

Il lucchetto della porta adotta un lucchetto forzato a rulli:

La porta della scatola viene utilizzata all'interno e all'esterno, utilizzando il principio della leva, con una forte urgenza, risparmio di manodopera, un tocco a mano può essere raggiunto per aprire e chiudere la funzione.

10.     struttura degli scarichi

Si adotta la modalità di forte circolazione dell'aria di circolazione forzata interna, uscita dell'aria superiore e ritorno dell'aria inferiore.Il deflettore di uscita dell'aria può disperdere l'aria fredda e calda a tutto l'interno del magazzino, uniforme e stabile

11.     ruota a vento in alluminio

La ruota a vento di alluminio circolante centrifughe a più lame ha le caratteristiche di peso leggero, grande volume d'aria, alta pressione del vento ed è resistente alle alte e basse temperature,piccolo coefficiente di espansione, e basso rumore di esercizio.

12.      finestra di osservazione

La porta è fissata con più strati di grande vetro vuoto, con un dispositivo di riscaldamento elettrico (regolazione automatica), anticongelante e anticondensazione;la finestra è dotata di una serie di lampade di illuminazione per finestre, in modo da poter osservare chiaramente la condizione di prova del campione di prova nella scatola in qualsiasi momento attraverso la finestra di osservazione;

13.     connessione dello strumento

Un'apertura con un diametro di 100 mm è aperto sul lato sinistro della scatola e un coperchio per fori e tappo in silicone sono forniti

14.     scaffale per materiale da prova

L'acciaio inossidabile SUS304# è perforato e piegato in una maglia.

15.     principio di circolazione dell'aria

ventilatore ad alta potenza azionato da un motore esterno con albero in acciaio inossidabile, il motore del ventilatore è montato esternamente;

L'aria viene spinta dal motore e scorre completamente attraverso l'evaporatore di riscaldamento e di refrigerazione.

Dopo essere stato completamente riscaldato/raffreddato fino al valore di temperatura richiesto, l'aria circola all'interno della scatola e scambia calore con il campione mediante convezione

La circolazione forzata dell'aria è azionata da un motore a lungo albero a bassa tensione asincrono ad alta temperatura resistente

Il ventilatore circolante centrifugo a più lame è utilizzato per mescolare l'aria con lame di lega di alluminio

16.     principio del sistema di controllo

Riscaldatore elettrico a filo in lega di nichel-cromo di alta qualità, controllo SSR, dotato di interruttore di temperatura indipendente per la protezione contro la temperatura

Quando il riscaldatore è alimentato, la temperatura superficiale aumenterà.

La temperatura dell'aria viene aumentata dopo aver attraversato il filo di riscaldamento e il calore viene espanduto all'aria e ai pezzi di prova nella scatola, in modo da svolgere un ruolo nel riscaldamento e nell'aumento della temperatura.

La potenza di riscaldamento è controllata con precisione dall'algoritmo PID e la potenza di uscita è regolata tramite relè allo stato solido.

Il sistema di refrigerazione fornisce al scambiatore di calore un refrigerante a bassa temperatura sufficiente, in modo che la temperatura dello scambiatore di calore sia inferiore alla temperatura dell'aria.Il calore nell'aria viene assorbito e portato fuori dalla scatola dallo scambiatore di calore, in modo che la temperatura dell'aria scenda e si ottiene l'effetto di raffreddamento.

La potenza di refrigerazione è controllata con precisione dall'algoritmo PID e il flusso e la capacità di raffreddamento del refrigerante sono regolati attraverso una valvola solenoide.

Sistema di refrigerazione

1.compressore frigorifero

Utilizzare compressori a bassa temperatura importati dall'Europa

2.metodo di raffreddamento

Condensatore a pinne raffreddato ad aria, ventilatore di raffreddamento per la dissipazione del calore

3.evaporimetro

con un'intensità di calore superiore a 50 W,翅Tubi per l'accensione

4.sistema di stretta

Valvola di espansione termica, tubo capillare

5.modalità di comando della macchina di raffreddamento

Il regolatore logico programmabile del sistema di controllo regola automaticamente la condizione di funzionamento della macchina frigorifera in base alle condizioni di prova.

Circuito di raffreddamento del gas di ritorno del compressore

6.tutte le parti di refrigerazione importate

7.condensatore di evaporazione

Lo scambiatore di calore a piastre con brasatura al rame ad alta temperatura ha i vantaggi di una piccola superficie, di una piccola perdita di energia e di un'elevata efficienza di trasferimento del calore

8.criogeno

L'indice di riduzione dell'ozono di R404a/R23 è pari a 0

9.riempiti di azoto

processo di saldatura

Si raccomanda di utilizzare tubi di trasferimento a bassa temperatura di rame di alta qualità, senza ossigeno, produzione di tubi, saldatura a azoto,48 ore di processo di prevenzione delle perdite ad alta pressione per garantire la qualità della saldatura.

10.controllo di risparmio energetico

Il sistema di refrigerazione utilizza la tecnologia della bilancia di raffreddamento, ottenendo un risparmio energetico di circa il 30% e riducendo efficacemente i costi operativi.la bilancia termica mantiene una temperatura costante regolando la potenza di riscaldamentoQuando la capacità di raffreddamento del compressore rimane costante, il riscaldamento continuo aumenta lo spreco di energia e impone spese inutili agli utilizzatori.la tecnologia di bilanciamento di raffreddamento regola la capacità di raffreddamento per mantenere la stabilità della temperaturaQuando la temperatura si avvicina al punto di impostazione, la capacità di raffreddamento diminuisce gradualmente attraverso il controllo PID (PID sta per derivata integrale proporzionale),garantire una temperatura costante e al contempo ottenere un'efficienza energeticaTeoricamente può raggiungere una potenza di riscaldamento pari a zero, sebbene possa verificarsi un riscaldamento residuo minore nella produzione effettiva.

11.caratteristiche del sistema di refrigerazione

- A.L'intera condotta del sistema è stata testata con 22 kg di pressione.

- B.I sistemi di riscaldamento e raffreddamento sono completamente indipendenti.

- C.Con le caratteristiche tecniche professionali della nostra azienda, il flusso d'aria ad alta temperatura e ad alta pressione non può essere danneggiato dall'apertura simultanea della macchina frigorifera.

- D.Tutte le procedure di funzionamento del sistema di refrigerazione sono completamente controllate dal controller del microcomputer.

E.Il fondo del compressore ha un vassoio dell'acqua, che può raccogliere la condensa causata dal gelo.

F.Il compressore è dotato di un sensore di temperatura PTC integrato per ottenere una protezione da sovratemperatura in caso di surriscaldamento.

G.Il compressore è dotato di un protettore della pressione dell'olio per realizzare la protezione della pressione dell'olio del compressore.

H.Il dispositivo di protezione ad alta e bassa pressione controlla la pressione del refrigerante durante il funzionamento dell'apparecchiatura.Una volta che la pressione del refrigerante supera la pressione limite del sistema o scende al di sotto della pressione minima impostata dal sistema, darà immediatamente un allarme e taglierà l'alimentazione fino a quando il guasto non sarà rimosso.

Il sistema di refrigerazione utilizza parti di marca importate, la qualità è affidabile, per garantire la stabilità del sistema.

VII. Sistema di controllo elettrico

1.controller

schermo touchscreen LCD a LED TFT a 7 pollici a colori veri (risoluzione HD: 1024×600), controllo intelligente PID multi-gruppo. visualizzazione diretta dei valori di misurazione in tempo reale (PV); visualizzazione della temperatura;Display di temperatura di monitoraggio multicanale scalabileVisualizzazione del numero di programma, sequenza del ciclo, tempo di funzionamento e numero di cicli; Visualizzazione del grafico di curva; Visualizzazione dello stato di uscita del relè e del PID

2.modalità di esecuzione

L'intero processo è il controllo automatico PID intelligente

3.modello di controllo

Controllo combinato di temperatura e umidità/controllo di temperatura singolo regola automaticamente il valore impostato di umidità

4.lingua operativa

Display di commutazione cinese/inglese/russo

5.Impostazione

Interfaccia operativa di dialogo uomo-macchina, input touch

6.Input di temperatura e umidità

PT100 resistenza al platino di grado A

7.risoluzione di visualizzazione

Temperatura: 0,01°C; umidità: 0,1%RH; tempo: 1min;

8.capacità di programmazione e funzione di controllo

Numero di programmi disponibili: fino a 100 gruppi, ciascuno composto da 1-100 segmenti.Le impostazioni di pendenza del programma possono essere configurate tramite la timeline, che consente una durata massima di 99 ore e 99 minuti tra i programmi, con una durata minima di 1 minuto.

Il sistema dispone di funzioni di modifica, cancellazione e inserimento con controllo dell'uscita del segnale temporale (controllo delle azioni ON / OFF degli oggetti di prova).supporta i segmenti di salto e le funzioni di trattenimento. Lo schermo consente l'aggiustamento della retroilluminazione con impostazioni di durata personalizzabili. La protezione dello schermo può essere configurata per lo spegnimento cronometrato o manuale. Le caratteristiche chiave includono la replicazione del programma, il comando COPY,funzionalità di connessione, ed editing del titolo dell'esperimento. conserva i programmi durante gli interruzioni di corrente e riprende automaticamente l'esecuzione al riavvio della connessione.capacità di regolazione data/ora, meccanismi di blocco chiave/schermo e visualizzazione delle immagini in standby sono tutti integrati

9.modalità di uscita di controllo

PID + SSR controllo automatico di uscita; PID regola automaticamente l'uscita di riscaldamento.che consentono corrispondenti regolazioni delle valvole in base alla temperatura e alla pressione di aspirazione/esplosione del compressore per ottimizzare le condizioni di funzionamentoIl controllo elettronico della valvola di espansione può passare da un controllo della pressione dell'evaporatore a un controllo della temperatura convenzionale.

10.funzione di comunicazione

Può connettersi al computer per visualizzare la curva e raccogliere dati;

Può essere utilizzato come sistema di monitoraggio e controllo remoto;

"Fabbricazione in cui il prodotto non è in grado di essere utilizzato per la fabbricazione di apparecchiature o di apparecchiature per la fabbricazione di apparecchiature o di apparecchiature per la fabbricazione di apparecchiature o di apparecchiature per la fabbricazione di apparecchiature o di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi".

RS-485/RS-232

Interfaccia Ethernet RJ45

USB joggle.

11.memorizzazione su unità USB

È possibile collegare in 1G-32G USB per scaricare curve storiche, dati storici, parametri del sistema di controllo, e la funzione hot plug

12.metodo di registrazione dei dati

RAM con protezione della batteria, 8-10 anni può salvare il valore impostato del dispositivo, il valore di campionamento e il tempo di campionamento; il periodo di registrazione della curva può essere impostato 30~180 sec,il tempo di memoria massimo può memorizzare curve storiche continue per 90 giorni, dati storici (quando il tempo di campionamento è di 1 minuto), senza uso continuo, i dati possono essere conservati per più di 10 anni

13.funzione di memoria di spegnimento

La modalità di recupero dell'interruzione dell'alimentazione può essere impostata come: avvio a caldo/avvio a freddo/arresto.

14.programmare la funzione di avvio

Puoi impostare l'orario di avvio a tuo piacimento. Dopo aver acceso l'alimentazione, la macchina funzionerà automaticamente al termine del tempo.

15.sistema di compatibilità software

Sistema operativo Windows

16.funzionalità software aperto

Supporto di codice di livello superiore di terze parti per controllare le funzioni di avvio, arresto e registrazione dei dati del dispositivo

Nota: il controller fornisce codici funzionali e l'utente può modificare il programma software del computer superiore per realizzare un monitoraggio e un controllo unificati

17.connessioni di rete

Può essere collegato all'Ethernet tramite software professionale, e può essere controllato e assistito da remoto tramite la rete.e può controllare più macchine contemporaneamente.

18.visualizzazione della situazione

Nella parte superiore dell'apparecchiatura, installare un allarme acustico e luminoso cilindrico a tre colori (utilizzando luci LED); quando l'avvio o il funzionamento sono terminati, la luce gialla rimane accesa; quando funziona normalmente,la luce verde rimane accesa; quando si verifica l'arresto di emergenza o l'allarme di guasto dell'apparecchiatura, la luce rossa rimane accesa e il campanello suona in modo intermittente;

19.ventilatore circolante

resistente alle alte temperature, motore ad albero lungo, sicurezza del motore nello spazio esterno, l'albero si estende all'interno, l'estremità posteriore dell'albero è installata con una ruota del ventilatore di miscelazione;misure speciali di isolamento e sistema di dissipazione del calore per migliorare la sicurezza del motore.

20.modalità di controllo del riscaldamento

Il regolatore di temperatura invia comandi basati su temperature prestabilite e segnali dal sensore di temperatura all'interno della camera di prova.regola il modulo di controllo SSR per regolare l'uscita del riscaldatoreQuesto sistema funziona in modo affidabile con tecnologia senza contatto, funzionamento senza scintille, lunga durata di vita, basso rumore, prestazioni prive di interferenze elettromagnetiche, velocità di commutazione rapida,forte capacità anti-interferenza, progettazione compatta, resistenza alle vibrazioni e agli urti, caratteristiche a prova di esplosione, resistenza all'umidità e resistenza alla corrosione.

VIII. Sistema di protezione della sicurezza

1.         protezione da sovratemperature

La scatola di prova è un dispositivo elettronico indipendente e regolabile di protezione da sovratemperatura, protezione automatica dell'equilibrio di pressione.

2.         sistema di refrigerazione

Soprascaldo del compressore, protezione contro l'alta pressione, protezione contro la sovraccarica del motore.

3.         ventilatore circolante

 protezione da sovraccarico

4.         calorificatore

Protezione da sovratemperature: protezione da cortocircuito

5.         sistema di umidificazione

Protezione contro la carenza di acqua da combustione a secco, protezione contro il limite di temperatura dell'umidificatore, protezione contro cortocircuito dell'umidificatore

6.         fornitura generale

Protezione da sovratensione, sovraccarico e cortocircuito

7.         circuito di controllo

Protezione da sovraccarico e cortocircuito

8.         sistema di raffreddamento del compressore

Protezione contro il sovraccarico del ventilatore di raffreddamento

IX. Norme di accettazione e verifica da parte di terzi

1Criteri di accettazione: gli indicatori tecnici devono essere conformi ai metodi specificati nell'"accordo tecnico" firmato da entrambe le parti.

2Metodo di accettazione: l'accettazione formale si effettua presso il compratore.

3. Prima della consegna, l'acquirente deve richiedere a un terzo (calibrato dal Centro nazionale di prova della qualità delle attrezzature di prova ambientale e rilasciato un rapporto di ispezione valido) di partecipare

La commissione di accettazione è a carico dell'acquirente. Se la prima accettazione non riesce, il costo della successiva accettazione dopo il miglioramento del fornitore è a carico del fornitore.

Fang si impegna.

4Il cliente affida al Centro nazionale di verifica della qualità delle apparecchiature di prova ambientale la verifica,

X. Elenco dei materiali principali

XI. Dati di supporto dell'apparecchiatura quando esce dalla fabbrica

1.         elenco di imballaggio di fabbrica dell'attrezzatura                     1 copia

2.         diagramma schematico delle apparecchiature elettriche                1 copia

3.         manuale dell'attrezzatura                                  1 copia

4.         certificato di qualificazione dell'attrezzatura                       1 copia

5.         carta di garanzia dell'attrezzatura                              1 copia

6.         relazione di ispezione dell'apparecchiatura                       1 copia

7.         gazza a sfera bagnata                                       5 pezzi

8.         software-disco di monitoraggio del controller                      1 pezzo

9.         vassoio per campioni di prova                                  2 pezzi

10.     barrette di sostegno                                   4 pezzi

XII Assicurazione della qualità e impegno di servizio

1.         Obiettivo: basandosi sul concetto di reciproco beneficio e di servizio vantaggioso per tutti, soddisfare pienamente le esigenze dei clienti, per raggiungere la soddisfazione dei clienti.

2.         Prevendita: consulenza tecnica professionale, suggerimento di un piano di prova del prodotto, installazione della camera di prova e piano di costruzione;

3.         Nel processo di vendita: comunicazione con il cliente, rapporto di avanzamento, orientamento, installazione, debug, funzionamento di prova, ecc. e cooperazione con i clienti per misurare;

4.         Formazione: secondo i requisiti del contratto, può essere fornita formazione in loco quando l'apparecchiatura viene installata, depurata e messa in servizio per gli utenti;Gli utenti possono essere organizzati per venire in azienda per la formazione tecnica in loco durante il debugging in fabbrica delle attrezzature, in modo che i clienti possano comprendere le prestazioni dell'apparecchiatura, addestrare il metodo corretto di utilizzo, ridurre i guasti causati da un uso improprio dell'apparecchiatura,e risparmiare sui costi di manutenzione per i clienti;

5.         Servizi post-vendita: Formazione tecnica: funzionamento e manutenzione, risoluzione dei problemi di errore comuni; Seguimento regolare: ispezione delle attrezzature, eliminazione dei potenziali rischi,diffusione degli ultimi aggiornamenti del settore; supporto di riserva di ricambi specializzati; team di servizio post-vendita dedicato garantisce una risoluzione tempestiva ed efficace dei guasti con servizi di riparazione efficienti.

6.         Impegno di servizio: Metodo: linea di assistenza clienti 24 ore su 24, 7 giorni su 7 e posta elettronica dedicata. Requisiti: fornire risposte chiare entro 4 ore. Per i servizi in loco: arrivo di 24 ore entro la provincia,Servizio 24 ore su 24 per i clienti di fuori provincia.I tempi di riparazione possono essere negoziati in base a circostanze specificheDalla data di accettazione, l'attrezzatura rimane completamente coperta dalla nostra garanzia di un anno (esclusi danni causati da catastrofi naturali, guasti di corrente, funzionamento improprio o errori di manutenzione).Se la camera di prova non funziona a causa di difetti di fabbricazione mentre gli utilizzatori rispettano le norme di conservazionePer i problemi post-garanzia, i nostri tecnici forniranno riparazioni gratuite entro le ore di servizio concordate.ci impegniamo a risolverli prontamente con costi ragionevoli per manodopera e materiali.

XIII. Imballaggio e trasporto:

1Imballaggio: scatole di imballaggio per il trasporto che soddisfano i requisiti di QB/BWD008-2001

2- Modalità di trasporto: merci

XIV. Formazione

La formazione in loco può essere fornita quando l'apparecchiatura viene installata, depurata e messa in servizio secondo i requisiti contrattuali;

Gli utenti possono essere invitati a partecipare alla formazione tecnica in loco durante il debug dell'apparecchiatura.in modo che i clienti possano comprendere le prestazioni dell'attrezzatura e addestrare il corretto utilizzo

Metodi, funzionamento e manutenzione, rilevamento e risoluzione di errori comuni, riduzione dei guasti causati da un uso improprio delle attrezzature, risparmio dei clienti

Costi di manutenzione approssimativi

XV. Diagramma della struttura della scatola
